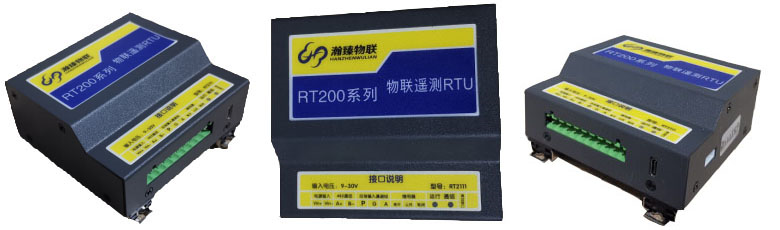

產品型號：RTU-200
物聯遙測終端機集傳統遙測終端機的數據數據采集與 2.5G/3G/4G 傳輸功能于一體，實現水文/水資源等數據的采集、存儲、顯示、控制、 報警及傳輸等綜合功能。 該產品采用最新的4G模組OpenCpu的方案，使得遠程管理更加方便，模組內部的集成高性能處理器，以嵌入式實時操作系統為軟件支撐平臺，支持開關信號、模擬量信號、485通信、以及內置一繼電器，另外內置多種產品模型如：雨量模型、水位模型、流量模型、流速模型，能夠非常方便的對接不同傳感器廠家的協議，以及非常方便的應用于不同的場景。
一、產品應用：該產品可廣泛應用于各種水利信息化建設領域，如灌區、水文、水資源、 水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域。
二、技術特性
1、工業標準：專門為工業無線遠程數據傳輸應用開發的一款基于4G蜂窩網絡通信終端、主要針對氣象、環保、水利、水文、農業、交通等行業部門的工業應用
2、雙重WDT：模組內部支持軟件看門狗技術同時集成硬件看門狗技術，能夠保證設備穩定運行。
3、云端管理：設備配套WEB云端管理頁面，同時配有手機APP以及微信小程序來遠程管理設備、配置參數等功能。
4、遠程升級：支持FOTA遠程固件升級，內部固件可以隨時遠程升級，，也可以通過APP配置，不需要現場配置，方便后期維護。
項 目 | 內 容 |
通信模組 | Air724 |
固態存儲 | 4M |
鐵電存儲 | 512BYTE |
通信流量 | 100M/月 |
項 目 | 內 容 |
485接口 | A+：485通信A端 B-：485通信B端 說明：通信接口內置防雷及過壓保護，30V以內電源不會導致接口損壞 |
電源接口 | Vin+：電源輸入正極 Vin-：電源輸入負極 說明：電源支持寬電壓輸入9-30V不區分正負，標注+- 只是建議接線，內部集成整流支持交流輸入 |
信號接口 | P：為脈沖或者開關信號輸入接口 G：控制器GND A：4-20mA電流輸入端 Vo：電源正極輸出（RT2111沒有Vo） 說明：G并不等同于電源輸入負極（Vin-），由于內部集成整流電路，Vin-和G之間存在0.7V左右的電壓差；Vo并不等同于電源輸入正極（Vin+），由于內部集成整流電路，Vin+和Vo之間存在0.7V左右的電壓差。另外Vo只是作為給傳感器設備供電電源輸出，功率不超過15W。 |
繼電器接口 | 常開：繼電器常開觸點 公共：繼電器公共觸點 常閉：繼電器常閉觸點 |
天線接口 | 標準 SMA 陰頭天線接口，特性阻抗 50 歐 |
TYPC接口 | 用于調試以及固件下載接口 |
觸控屏接口 | 用于連接觸控屏 |
序號 | 功能 | 說明 |
1 | 整流部分 |
|
2 | 穩壓部分 | 采用DC-DC轉換電路，將輸入電壓轉換為5V標準電壓，因此輸入電壓可以支持寬電壓輸入9-30V依然可以正常工作 |
3 | 濾波部分 | 采用Π型濾波電路，由電感和電容組成，能夠為核心控制部分提供穩定的供電。 |
4 | 保護部分 | 支持防雷保護、過流保護、過壓保護當供電出現異常時能夠保證設備不會損壞。 |
項 目 | 內 容 |
標準電源 | DC12V/1.5A |
供電范圍 | DC9~30V |
待機電流 | <5mA(12V) |
工作電流 | <50mA(12V) |
項 目 | 內 容 |
外殼 | 金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
外形尺寸 | 237×139×30mm。(長 x 寬 x 高，不包括天線和安裝件) |
重量 | 重量小于250g（主機） |
項 目 | 內 容 |
工作溫度 | -35~+75oC（-31~+167℉） |
儲存溫度 | -40~+85oC（-40~+185℉） |
相對濕度 | 95%(無凝結) |
電源輸入內部集成的全橋整流電路，因此用戶在接電源的時候可以不用區分正負極，另外可以支持交流電9-24V輸入。
